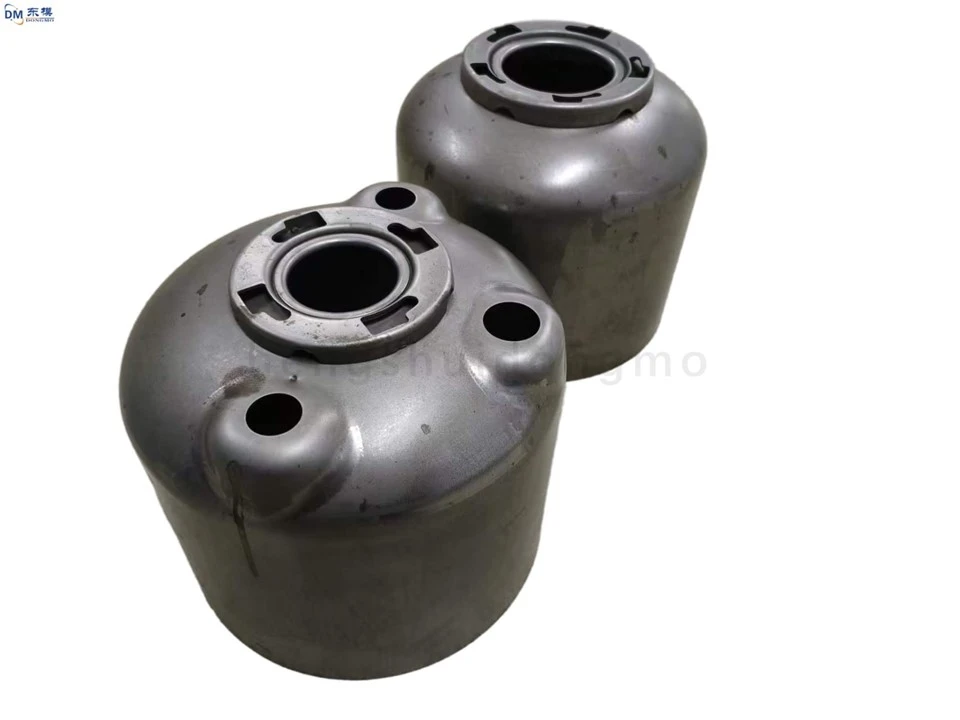

ヘッドストレッチダイ、マルチステーションストレッチダイ-

スタンピング金型の設計プロセスは厳密かつ体系的です。まず、プレス部品の形状、寸法、公差要件、材料特性などの重要な情報を明確にするために、製品分析が非常に重要です。このステップは、建物の青写真を作成することに似ており、その後の設計の正確な基礎を提供します。製品要件の詳細な分析を通じて、設計者は、シングル オペレーション ダイか複合ダイか、ブランキング ダイか絞りダイかなど、金型の基本的な構造形式を決定し、金型設計全体の強固な基盤を築くことができます。-

次はプロセス計画の段階です。製品の特性や生産量に応じて、打ち抜き、曲げ、絞り、成形などのプレス加工工程を適切に選択し、一連の作業を合理的に整理します。これには、材料の変形特性、金型の製作難易度、設備の能力、生産コストなど、さまざまな要素を総合的に考慮する必要があります。科学的に適切なプロセス計画は、製品の品質を保証するだけでなく、生産効率を効果的に向上させ、生産コストを削減します。たとえば、複雑な形状と高精度が要求されるプレス部品の場合、各部品の寸法精度と表面品質を確保するために段階的に成形するために複数のプロセスが必要になる場合があります。大量生産される製品の場合、プロセスを可能な限り簡素化し、工程数を減らし、生産効率を向上させる必要があります。-

金型構造の設計は、プロセス全体の中で重要なステップです。設計者は、パンチ、ダイ、ブランクホルダー、ストリッパープレートなど、金型の各コンポーネントをプロセス計画に従って詳細に設計する必要があります。設計プロセスでは、金型が高圧下でも変形や損傷なく安定して動作できるように、金型の強度、剛性、耐摩耗性、ガイド精度などの要素を十分に考慮する必要があります。同時に、金型の製造とその後のメンテナンスを容易にするために、金型の機械加工性と組み立て性も重視する必要があります。たとえば、-適切に設計されたパーティング面と脱型機構により、型抜きされた部品のスムーズな脱型が保証され、破れや詰まりが回避されます。金型のガイド装置を最適化することで金型の閉じ精度が向上し、プレス加工された部品の寸法と位置の精度が保証されます。

予備設計が完了したら、金型シミュレーションの解析と検証が必要です。高度なコンピュータ支援エンジニアリング (CAE) テクノロジーを使用して、金型の応力分布、変形、動作プロセスをシミュレーションおよび分析し、設計上の問題をタイムリーに特定して最適化できるようにします。シミュレーション解析により、金型開発サイクルが大幅に短縮され、試作コストが削減され、金型設計の成功率が向上します。例えば、有限要素解析ソフトウェアを使用して、金型の主要部品の強度を確認し、実際の生産時の変形を予測し、解析結果に基づいて金型構造を最適化することで、金型の安全性と信頼性を確保できます。

金型製作後は厳密な試作とデバッグが必要です。試作時には、プレス加工品の品質を厳密に監視し、寸法のずれ、表面の欠陥、バリなどの問題がないかを確認することが重要です。製品設計要件が満たされるまで、金型パラメータは迅速に調整されます。同時に生産効率や金型寿命などの金型性能を総合的に評価し、今後の生産の参考とします。
