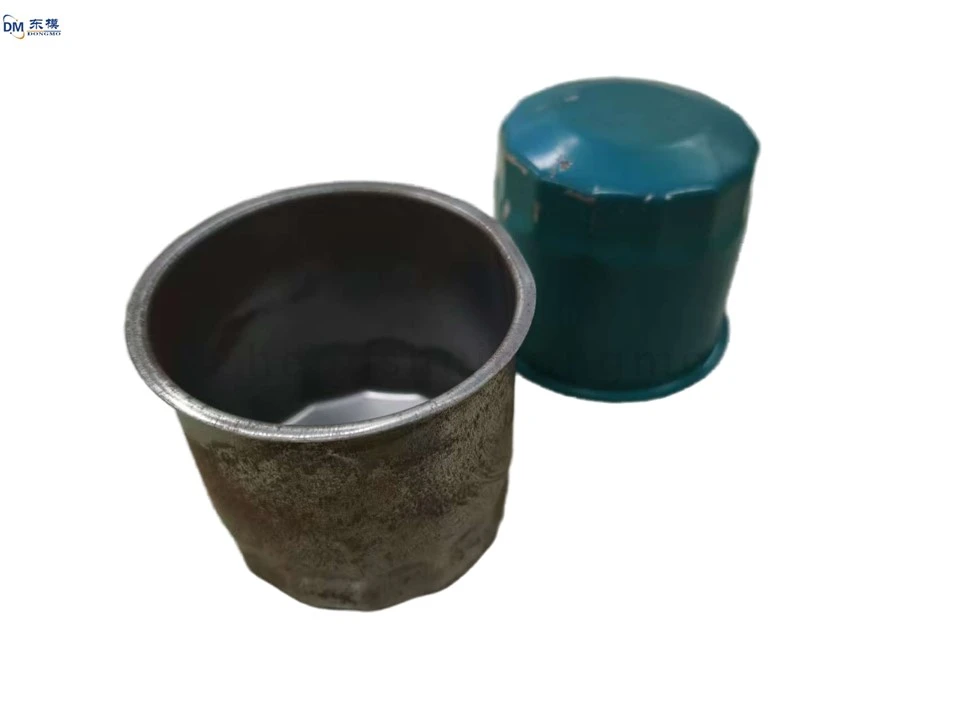

エアフィルターハウジング金属プレス金型

主要な課題 1: 設計図面とプロセスの実現可能性を切り離す
失敗のほとんどは、初期段階でのコミュニケーション不足に起因します。エンジニアが 3D モデルをワークショップに直接引き渡す場合、多くの場合、重要な問題を見落とします。それは、既存の工作機械で特定の角度のツールパスを実現できるかということです。たとえば、深い-キャビティ、-溝の狭い部品は、後退スペースが提供されていない場合、干渉や衝突が発生しやすくなります。 -薄肉構造では、層状の順送切断戦略が採用されていない場合、熱変形による寸法ドリフトが発生する可能性があります。 「紙の上では完璧でも、実際には悲惨な結果になる」というこの現象は、不規則な形状の部品の加工失敗の一般的な引き金となります。 DFMA (Design for Manufacturing) の考え方を導入し、プロセス チームと協力してモデリング段階でフィーチャー レイアウトを最適化することをお勧めします。

主な課題 2: 治具システムの適応性が不十分
従来の汎用チャックは、非標準の輪郭を扱う場合、-「スリッパを履いて走る」ようなものです。-航空宇宙分野のタービンブレードを例にとると、その曲がりくねった断面形状には、0.02 mm レベルの幾何公差を確保するために、多軸リンケージ補正アルゴリズムと組み合わせたカスタマイズされた真空吸着治具が必要です。-データによると、位置ずれによる不良率は37%に達し、専用の組み合わせ治具により±5μm以内に再現性を向上させることができます。これは真実を裏付けています。オーダーメイドのクランプ ソリューションがなければ、最先端の 5 軸リンケージも空想にすぎません。-

主要な課題 3: プログラミング ロジックと工作機械のパフォーマンスの不一致
最上位ブランドのマシニング センターであっても、動的応答には違いがあります。-ある自動車金型工場では、同じCAMプログラムを異なるメーカーの工作機械で実行すると、主軸負荷変動が40%も異なるという奇妙な現象が発生しました。根本原因は、装置のサーボ系の特性に合わせて送り加速度カーブを調整できていなかったことにあります。優秀な CNC プログラマは、交響楽団の導体のようにスピンドル速度、切込み深さ、パス間隔を調整し、シミュレーションと事前視覚化を通じて潜在的な振動ノードを特定します。これがビビリマークを回避するための本質です。-事前視覚化-。
