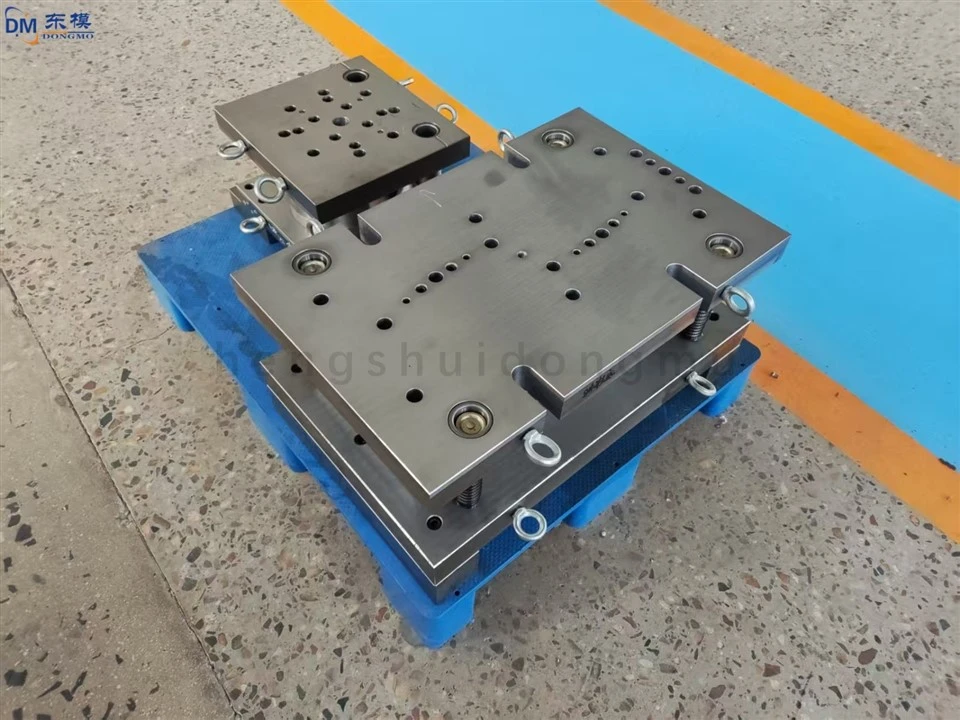

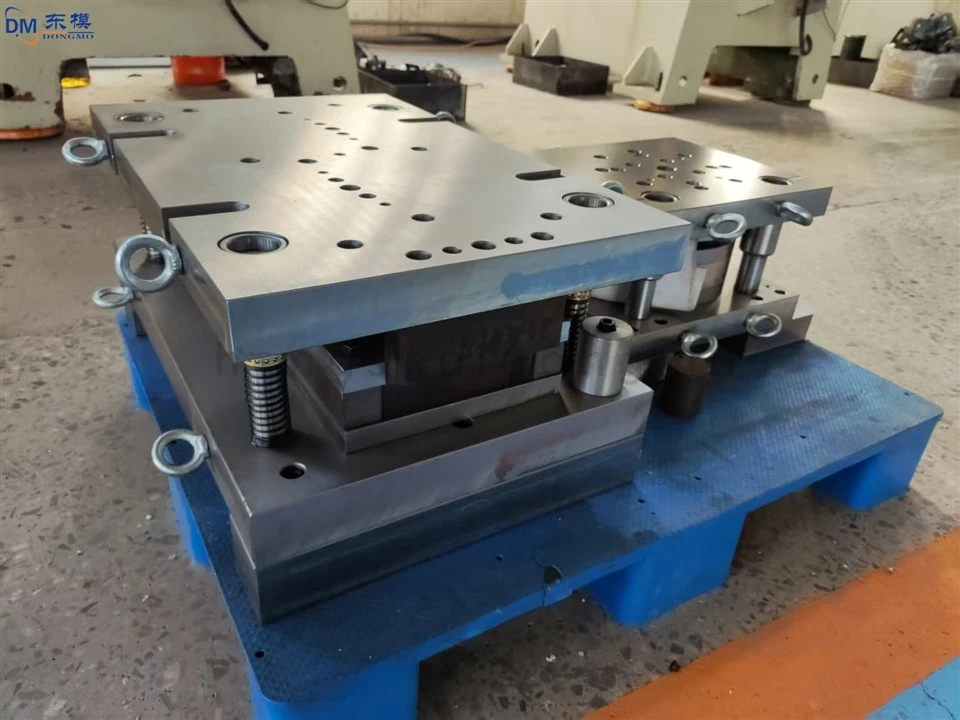

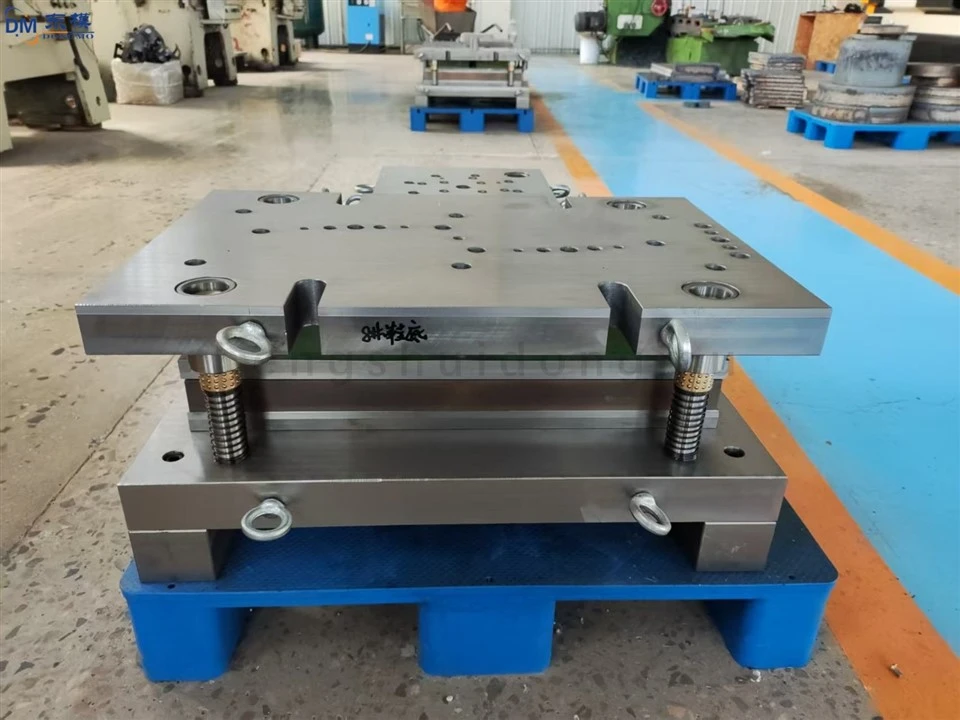

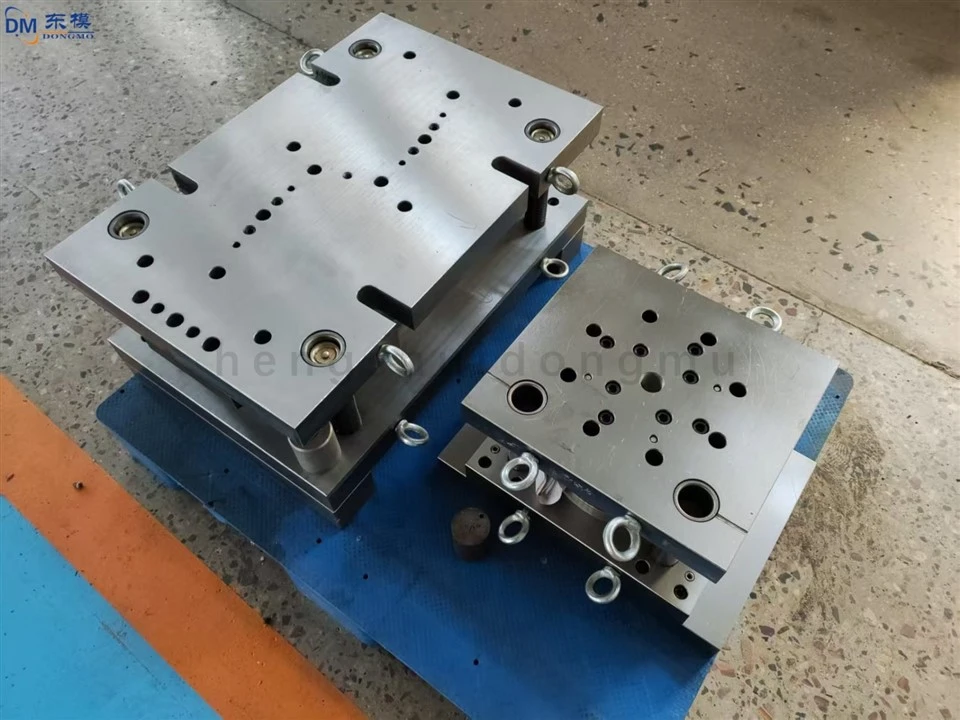

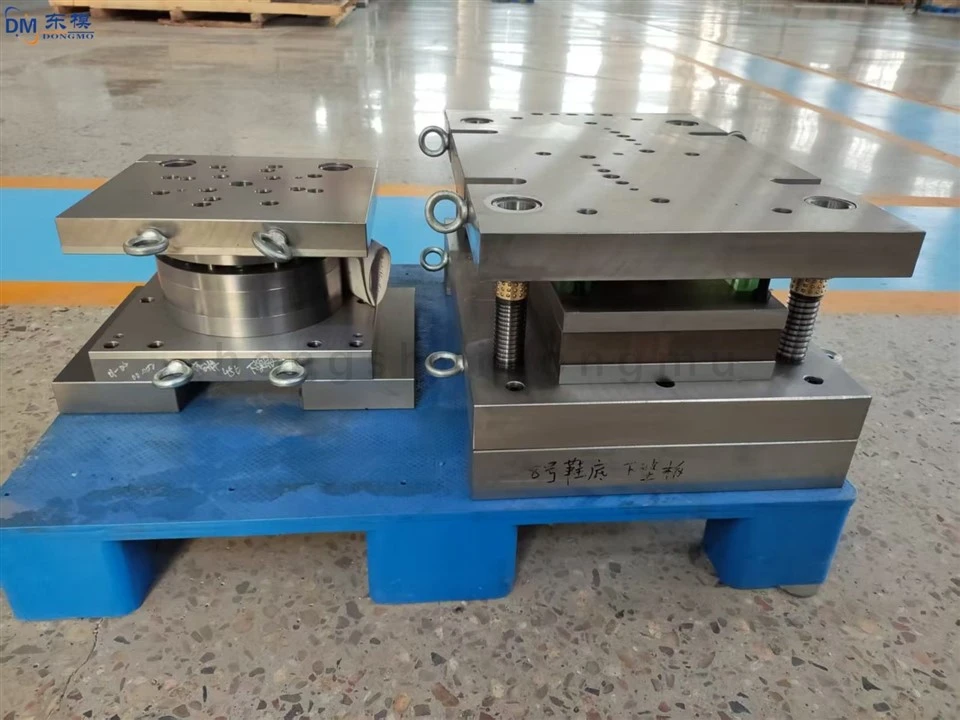

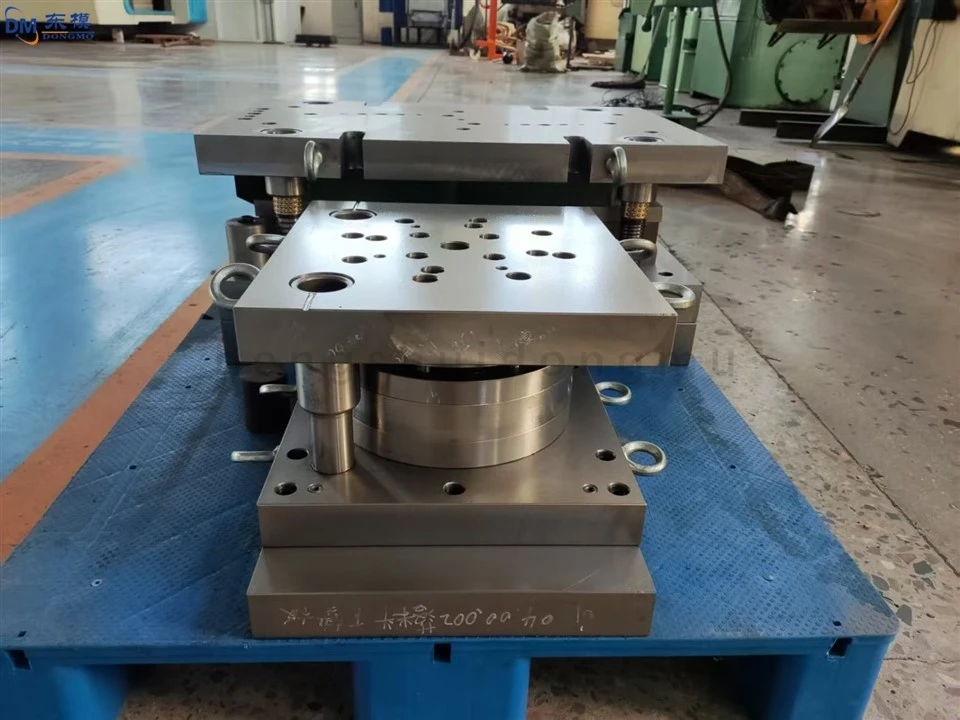

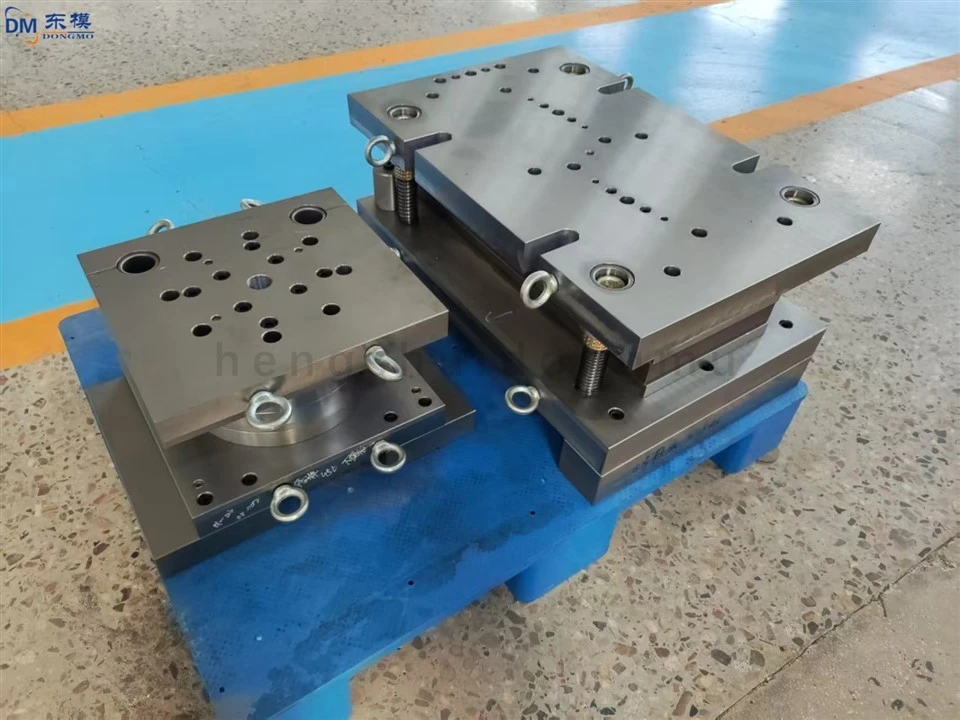

板金スタンピング用のカスタマイズされた順送金型。板金プレス成形

I. 主要な設計上の課題
複雑な構造と複数のプロセスの調整-: 自動車のプレス部品は主に不規則な形状であり、ボディ パネルやフレーム構造コンポーネントが含まれます。伸ばす、曲げる、トリミングする、成形するなどの複数のプロセスを統合する必要があります。材料の変形パターンは複雑なので、局所的な裂け、しわ、跳ね返りなどの欠陥がよく発生します。プロセスのレイアウトと変形の分布は困難です。

高精度・一貫性管理：自動車部品には厳しい組立精度が要求されます。プレス部品の主要な寸法公差は ±0.02mm 以内、形状および位置公差は 0.01mm 以下に管理する必要があります。金型設計では、量産時の寸法の一貫性を確保し、その後の組み立てへの影響を回避するために、スプリングバックとクリアランスのマッチングを正確に制御する必要があります。

不十分な金型強度と耐久性: 自動車のスタンピング金型は、高周波の衝撃や摩擦負荷に耐えます。-特に高張力鋼をプレス加工する場合、高いプレス圧力により、エッジの摩耗、キャビティの変形、亀裂などの金型の故障が発生する可能性があります。ダイの寿命が 500,000 サイクル以上であることを保証するには、材料の選択と構造設計を慎重に検討する必要があります。

II.製造における主要な課題
-高精度機械加工の実装の課題: 主要な金型コンポーネント (パンチ、ダイ、キャビティ インサート) の寸法公差は非常に厳しく、±0.005 mm 以内の管理と、0.003 mm 以下の形状および位置の公差が必要です。このため、機械加工装置の精度、工具の選択、およびプロセスパラメータに対して非常に高い要求が課せられ、従来の機械加工ではこれらの精度要件を満たすには不十分となっています。

組み立てとデバッグの難易度が高い: 自動車のスタンピング金型には、多数の複雑なコンポーネントが含まれています。ガイドピラー、ガイドスリーブ、エジェクター機構、および制限装置の精度要件は、H6/h5 レベルに達する必要があります。組み立てではクリアランスの調整や平行度の修正を繰り返し行う必要があるため、デバッグサイクルが長くなり、大きな課題が発生し、金型の詰まりや動作の干渉などの問題が発生しやすくなります。

表面処理の品質管理の課題:金型キャビティと刃先の表面品質は、プレス部品の表面粗さを直接決定します(Ra0.8μm以下が必要)。表面処理時に塗装剥がれ、硬度ムラ、傷などの欠陥が発生しやすく、プレス部品の品質や金型の耐摩耗性に影響を与えます。表面処理の工程管理は非常に難しい。
