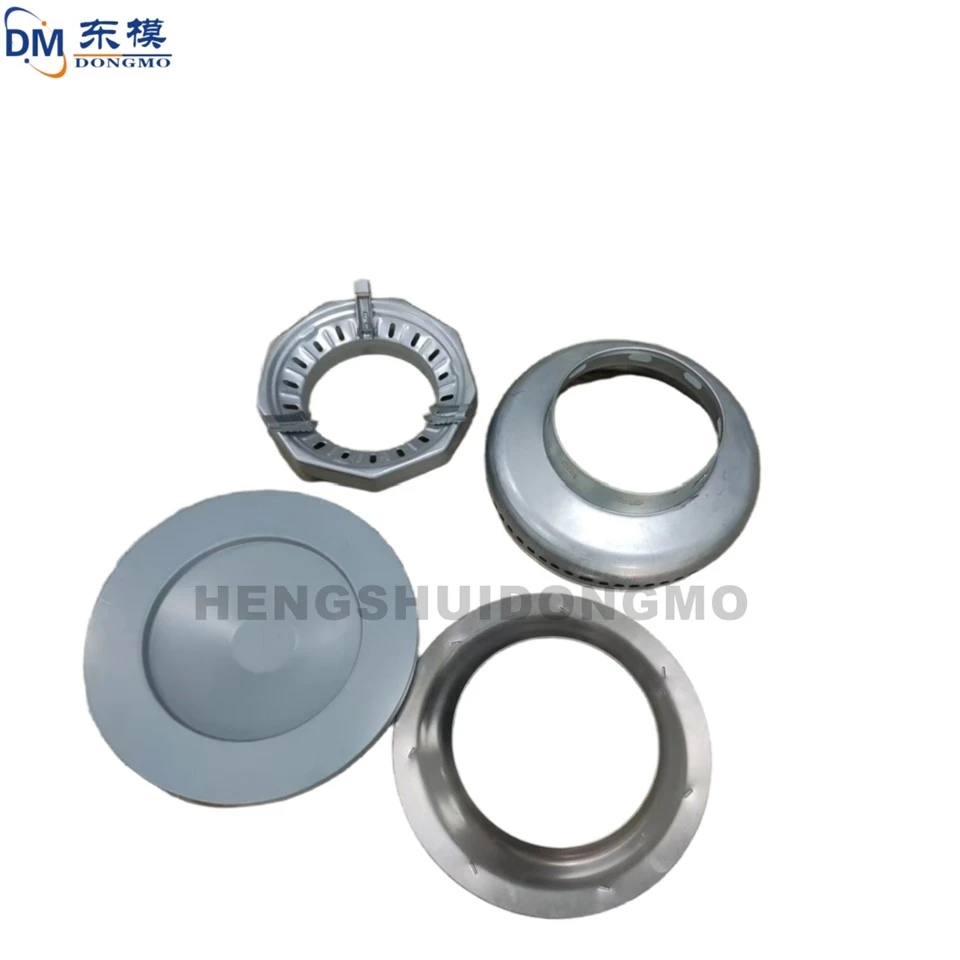

家庭用ガスストーブバーナーコンポーネント用のカスタム精密金属スタンピング金型

I. 金型のパーティング面とその中心機能
パーティング面は、上部金型プレートと下部金型プレートの間の合わせ面であり、金型のシール、キャビティの位置決め、材料のロック、およびワークピースのスムーズな離型という 4 つの主要な機能を中核的に担っています。合理的なパーティング面のレイアウトと設計により、金型の開閉動作がスムーズになり、均一で管理しやすいクリアランスを制御し、バリ、バリ、ソースからのワークピースの位置ずれなどの欠陥が抑制されます。同時に、金型アセンブリの同軸度と全体的な剛性が確保され、高精度、高安定性のスタンピングの量産を実現するための基本的な保証が提供されます。-

II.分割面の主な故障モード
-金型の長期にわたる往復開閉や、衝撃荷重や摩擦押出にさらされると、接触面の摩耗、表面の傷、局所的な欠け、嵌合時の漏れ、嵌め合い精度の低下など、典型的なパーティング面の故障モードが現れます。これらの障害は単独で発生するわけではありません。これらは基本的に、界面材料のマッチングの不均衡、局所的な応力集中の過負荷、熱機械結合の周期的作用という 3 つの基礎的な要因の複合効果に起因すると考えられます。

Ⅲ． -分割面破壊の固有ロジックの詳細な分析

1. 材料マッチングと界面表面性能ロジック
パーティング面の耐用年数は、金型鋼基材の硬度、靱性、耐摩耗性、表面保護性能に厳しい要件を課します。不適切な基材の選択、不当な熱処理硬度勾配、または窒化、浸炭、コーティングなどの表面強化プロセスとの適合性が不十分な場合、傷や焼き付きに対する界面の耐性が大幅に低下します。基礎となるメカニズムは、パーティング面の表面硬度、摩擦係数、表面エネルギーがスタンピング シートの材料と潤滑媒体の物理的および化学的特性と一致する必要があるということです。界面の機械的および化学的適合性のバランスが崩れると、微小摩擦摩耗が悪化して、徐々に傷、摩耗、局所的な孔食故障が発生します。-

2. 構造設計と応力分散ロジック
パーティング面のレイアウト、ステップ移行、ガイドのフィット、および強化された構造設計は、荷重伝達経路と応力分散状態を直接決定します。不合理な幾何学的構成は、金型の開閉時に衝撃荷重が集中したり、局所的な過負荷が発生したりして、表面の微小亀裂の発生と伝播を誘発する可能性があります。案内機構の配置が不均一であったり、パーティング面サポートの剛性が不足すると、金型の位置ずれや偏摩耗が悪化します。中心となる設計ロジックは、パーティング面の輪郭の遷移を最適化し、耐荷重領域を均等に分散し、補助的な位置決めとガイドを強化することで、応力集中と偏心荷重状態を回避し、構造的な観点から疲労破壊プロセスを遅らせることができるというものです。-

3. プロセス条件と熱機械カップリングのロジック 金型の量産プロセス中、金型は機械的衝撃、周期的な押出、温度変動に継続的にさらされ、典型的な熱機械カップリングの使用条件が形成されます。スタンピング周波数、成形圧力、金型温度上昇、冷却速度などのプロセスパラメータが制御不能になると、局所的な熱膨張が不均一になり、パーティング面に内部応力が蓄積し、材料の微細構造の安定性が損なわれます。 -交互の荷重と温度勾配が長期にわたって重なると、合わせ面の変形や変位、すきまの異常が生じ、漏れ、はめあい不良、精度のドリフトなどの一連の故障が発生します。プロセスパラメータの合理性は、分割面の定常状態での使用能力を直接決定します。-

4. 運転保守管理と寿命低下ロジック パーティング面の破損過程は、日常の運転保守管理レベルと高い相関があります。製造中にパーティング表面から残留廃棄物、酸化スケール、不純物、異物を速やかに除去できなかったり、潤滑剤が不足していたり​​潤滑媒体が不適切に選択されていたり、定期検査や精密校正が行われていなかったりすると、界面の摩耗や傷が加速します。固有のバランス ロジックは次のとおりです。-パーティング面の長期安定性は、定期的な洗浄、準拠した潤滑、定期的な検査、および予防研削に依存します。界面の密着性と表面の完全性を維持することで、進行性の破損を効果的に抑制し、金型の耐用年数を延長できます。
