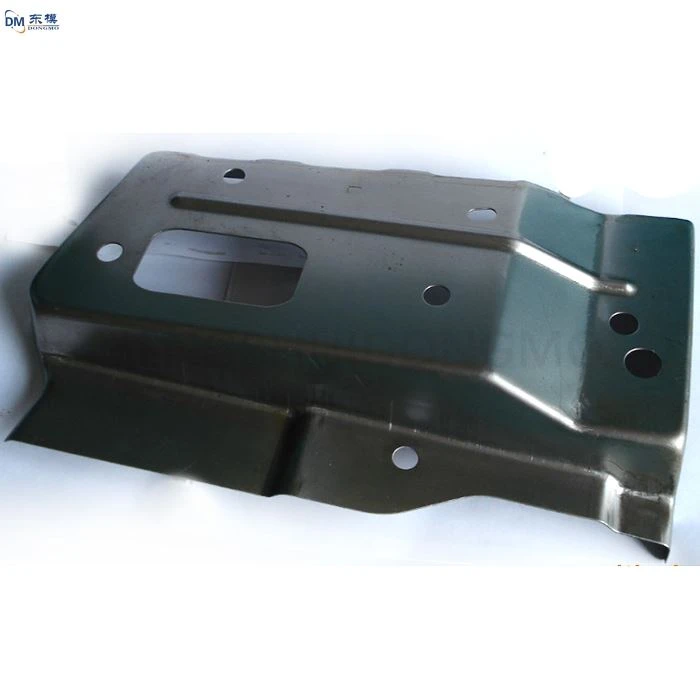

カスタム-自動車ボディ付属品取り付けブラケットのスタンピング部品。ハードウェア部品のスタンピング金型

電気めっきは、低コストと高い適応性という利点を備え、さまざまな電磁シールド層の作製に広く使用されています。しかし、導電性不良の問題は依然として残り、その主な理由は 3 つの重要な側面に集中しています。基板の前処理の観点から見ると、表面の脱脂、防錆、粗化処理が不十分な場合、残留油層や酸化物層が絶縁バリアを形成し、電気めっき層と基板間の強固な結合を直接妨げ、電流の伝導経路が妨げられます。これが、電気メッキされた電磁シールド層の導電性が低下する主な原因です。

さらに、電気めっきプロセスパラメータの制御は非常に重要です。電流密度、めっき浴温度、pH 値などのパラメータがわずかに異なるだけでも、めっきの品質が変動する可能性があります。電流密度が高すぎるとめっき層の結晶粗大化やバリが発生する可能性があり、電流密度が低すぎると析出が遅くなり、厚みが不均一になります。どちらも導電ネットワークの連続性を破壊します。めっき浴温度の不均衡は金属イオンの析出速度に影響し、異常な pH 値はめっき浴の安定性を妨げます。これらのプロセスの誤動作は、最終的には電気めっきされた電磁シールド層の導電性低下につながります。

導電率は、電磁シールド層の中核となる性能指標です。電気めっきされた電磁シールド層の導電性の低下によって引き起こされる害は、単一プロセスの範囲をはるかに超えて広がり、産業チェーン全体に影響を及ぼします。端末電子機器の場合、導電率が不十分なシールド層は電磁干渉を効果的にブロックできず、内部信号クロストーク、データ伝送歪み、さらには深刻な場合にはシステムクラッシュや機能障害を引き起こし、ユーザーエクスペリエンスに直接影響を与え、さらには機器の安全な動作を脅かします。

工業生産では、電気めっきされた電磁シールド層の導電性が低いと、製品の歩留まりが大幅に低下します。導電性の欠陥を補うために、企業は何度もやり直しを余儀なくされ、原材料、人件費、設備の磨耗によるコストが増加し、生産が遅れ、納期が守られず、市場競争力が低下します。さらに重要なことは、医療、航空宇宙、軍事産業など、非常に高い電磁適合性要件が求められる特殊な分野では、導電性の低い電磁シールド層が重大な安全上の危険を引き起こす可能性があることです。シールドの欠陥により機器が誤動作した場合、その影響は想像を絶するものになります。このため、電気めっきされた電磁シールド層の導電性の低下の問題は、業界では越えることのできない一線となります。
